Torby z miękkimi pętelkami mają swoje szczególne miejsce w świecie opakowań z tworzyw sztucznych. W przeciwieństwie do toreb z twardymi,-wyciętymi uchwytami, które wymagają-wyciętych otworów na uchwyty, torby z miękkimi uchwytami z pętelką mają miękkie, elastyczne paski, które są-zgrzewane z korpusem torby. Dzięki tym paskom pętle można lepiej trzymać i wyglądają jak papierowe torby na zakupy. Aby dobrze wykonać te torby, potrzebujesz specjalnych maszyn. WięcMaszyna do produkcji torebek z miękkim uchwytem z silnikiem serwojest najlepszym dostępnym dzisiaj tego typu.
Dla twórców, którzy przyglądają się maszynom produkcyjnym, wiedza o tym, jak działa automatyczna maszyna do produkcji torebek z miękkim uchwytem z pętelką i serwomotorem, odpowiada na kluczowe pytanie: jakie zalety ma jej działanie i jak dobre są torby, jakie daje ta konfiguracja w porównaniu ze starymi opcjami napędzanymi powietrzem-lub mechanicznymi?
Co wyróżnia torby z miękkim uchwytem pętelkowym
Zanim przyjrzymy się samej maszynie, format uchwytu z miękką pętelką wprowadza wymagania produkcyjne, które znacznie różnią się od produkcji standardowych toreb do kamizelek lub płaskich toreb.
Torba z miękkim uchwytem pętelkowym ma postać płaskiego-dna lub-zgrzewanego z boku korpusu torby, wykonanego z rurowej lub-płaskiej folii polietylenowej. Paski do uchwytów to oddzielne kawałki folii,-przycięte na określone szerokości i długości,-które muszą być precyzyjnie ustawione i-zgrzane z korpusem torby w dwóch punktach po każdej stronie, tworząc charakterystyczną pętlę tworzącą uchwyt do przenoszenia.
Proces mocowania uchwytu jest kluczowym wyróżnikiem. Każda pętla wymaga czterech punktów zgrzewania, a każde zgrzewy muszą spełniać minimalne wymagania dotyczące wytrzymałości na odrywanie, zachowując jednocześnie czysty i wykończony wygląd. Nierówny docisk uszczelki, niewłaściwa temperatura lub niedokładne umiejscowienie paska powodują, że uchwyty rozwarstwiają się pod obciążeniem lub wyglądają na niewłaściwie dopasowane do wymagających klientów detalicznych.
Korpus torby i uchwyty mogą być wykonane z tych samych lub różnych materiałów foliowych. Dopasowane typy folii upraszczają przetwarzanie, ale projekt produktu często wymaga różnych grubości i kolorów korpusu w porównaniu z uchwytami,-co wymaga elastyczności, co komplikuje przepływ pracy.
Zaleta serwomotoru w produkcji toreb
Serwosilniki zmieniły sprzęt do produkcji torebek w praktycznie wszystkich kategoriach produktów, a produkcja toreb z miękkimi uchwytami pętelkowymi nie jest wyjątkiem. Zrozumienie, dlaczego serwonapędy mają znaczenie, wymaga zbadania, co tak naprawdę robią inaczej niż mechanizmy, które zastąpiły.
Serwomotor zapewnia-zamkniętą pętlę kontroli położenia i prędkości. Różni się to od normalnego silnika indukcyjnego prądu przemiennego, który po włączeniu pracuje z jedną prędkością. Serwomotor otrzymuje-nieprzerwaną informację zwrotną z czujnika, który śledzi jego obrót. Następnie elektronika napędu sprawdza to sprzężenie zwrotne w stosunku do położenia docelowego. I ciągle zmieniają napięcie i prąd, aby błąd był jak najmniejszy.
W zastosowaniach związanych z produkcją torebek oznacza to, że podawanie folii, ruch listwy zgrzewającej i-czas odcięcia można kontrolować z precyzją mierzoną w ułamkach milimetra. Maszyna w każdym momencie dokładnie wie, gdzie znajduje się folia i może korygować odchylenia, zanim ułożą się w produkty niezgodne-z-specyfikacją.
Alternatywne-pneumatyczne lub mechaniczne systemy napędzane krzywką--z natury gromadzą błędy w trakcie cyklu produkcyjnego. Siłowniki pneumatyczne reagują na ciśnienie powietrza, które zmienia się w zależności od temperatury i obciążenia sprężarki. Krzywki mechaniczne mają stałe profile, które nie mogą dostosować się do zmieniających się warunków. Systemy te mogą dawać akceptowalną wydajność, ale wymagają częstszej kalibracji i wytwarzają więcej odpadów podczas długich serii produkcyjnych.

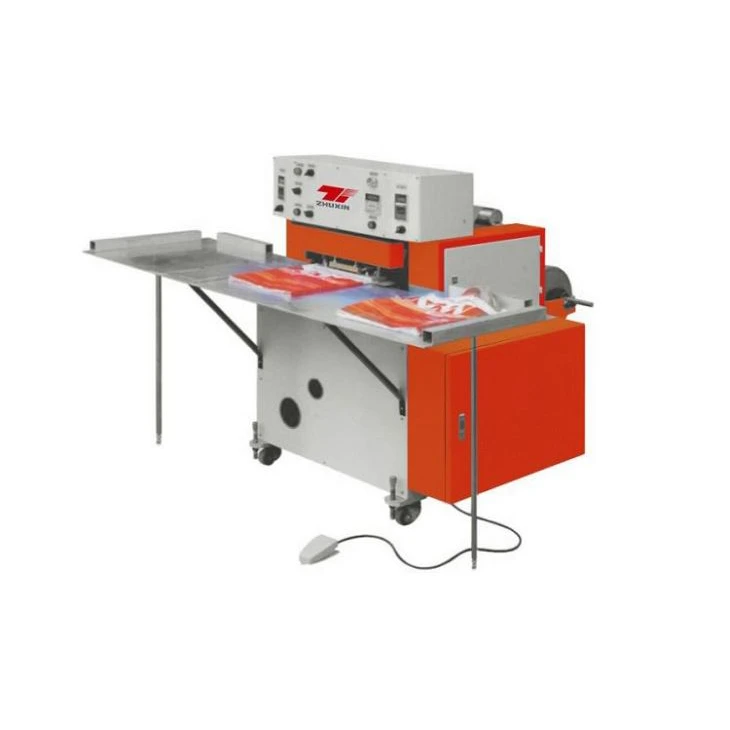

Jak działa automatyczna maszyna do produkcji torebek z miękkimi pętelkami i silnikiem serwo: podstawowa sekwencja procesu
Zatem znajomość operacji-krok po- pokazuje, jak sterowanie serwomechanizmem usprawnia każdy etap produkcji.
Maszyna pobiera płaską folię lub folię tubową na stojaku odwijającym. W przypadku produkcji miękkich uchwytów pętelkowych folia korpusu torby i folia paska uchwytu są traktowane jako oddzielne ścieżki materiału przed ich połączeniem na stanowisku zgrzewania.
Podawanie folii wykorzystuje system rolek{{0}napędzanych serwo, który przesuwa folię z korpusu worka przez maszynę. Serwosterownik śledzi położenie folii, zliczając impulsy kodera z rolek podających, utrzymując stałą odległość przesuwu niezależnie od zmian grubości folii i wahań napięcia. To precyzyjne podawanie określa dokładność każdej dalszej operacji.
Odwijanie i podawanie paska uchwytu stanowi drugą niezależną oś serwa. Paski uchwytowe to wąskie paski folii nawinięte na własnym stojaku do rozwijania. Oddzielny serwomechanizm kontroluje naprężenie i posuw paska, precyzyjnie pozycjonując każdy pasek względem korpusu torby, gdy dociera on do stacji łączenia.
Dołączenie uchwytu to miejsce, w którym maszyna wykonuje podstawową operację-dodawania wartości. Korpus torby i paski uchwytów są połączone pomiędzy podgrzewanymi listwami zgrzewającymi. Serwo-sterowany mechanizm uszczelniający stosuje zaprogramowaną temperaturę, ciśnienie i czas przebywania dla każdego punktu zgrzewania. Wiele cykli zgrzewania na worek-jedna para z każdej strony, po dwa zgrzewania na stronę w celu utworzenia pętli-musi zostać ukończona w czasie cyklu maszyny.
Sam ruch listwy zgrzewającej korzysta ze sterowania serwo. Zamiast cylindra pneumatycznego o stałym-skoku, oś-napędzana serwomechanizmem może zmieniać prędkość na wejściu, siłę nacisku i miejsce zatrzymania, w zależności od rodzaju worka. Dzięki tej możliwości regulacji można szybko zmieniać rozmiary toreb bez konieczności zmiany części fizycznych.
Odcięcie-i zakończenie każdego cyklu maszyny. Zatem sterowany serwo-nóż lub gorący drut odcina gotową torbę od poruszającej się folii. Następnie przenośnik przenosi worki do stacji układania lub wiązania.
Korzyści z precyzji i spójności
Najbardziej bezpośrednią zaletą zastosowania serwomotoru w automatycznej maszynie do produkcji torebek z miękkim uchwytem pętelkowym i pracującym serwomotorem jest wymierna poprawa konsystencji produktu.
Dokładność pozycjonowania pętli wyraźnie to ilustruje. Jeśli pasek uchwytu zostanie uszczelniony 2 mm-od środka od jego zamierzonego położenia po jednej stronie torby, cała pętla będzie wyraźnie przesunięta. Przy dużych prędkościach produkcyjnych nawet niewielkie błędy procentowe powodują powstanie znacznych ilości wyników niezgodnych ze specyfikacją. Sterowanie serwomechanizmem ogranicza ten błąd do-tolerancji poniżej milimetra, co pozwala zachować wyrównanie milionów worków.
Konsystencja wytrzymałości uszczelnienia poprawia się podobnie. Zaprogramowana kontrola ciśnienia i temperatury listew zgrzewających-napędzanych serwo zapewnia jednolite uszczelnienie cykl po cyklu. Ta konsystencja bezpośrednio wpływa na trwałość produktu-najczęstszą skargą konsumentów dotyczącą toreb z uchwytami jest odłączanie się uchwytów pod obciążeniem – jest to rodzaj awarii, na którą bezpośrednio wpływa poprawa jakości uszczelnienia.
Zalety szybkości i przepustowości
Maszyny z napędem-serwonapędzanym również przewyższają rozwiązania pneumatyczne pod względem przepustowości, choć przewaga jest zróżnicowana.
Teoretyczna częstotliwość cykli nowoczesnych maszyn do produkcji torebek z miękkimi rączkami{{0}napędzanymi serwo jest większa niż w przypadku ich poprzedników napędzanych-krzywką mechaniczną. Serwoosie mogą przyspieszać i zwalniać szybciej niż cylindry pneumatyczne, ponieważ elektronika napędu może precyzyjnie kontrolować moment obrotowy silnika w całym profilu ruchu, zamiast polegać na stałych fazach rozrządu.
Co ważniejsze, serwomechanizmy utrzymują maksymalną prędkość podczas długich serii produkcyjnych. Nie powodują też powolnej utraty wydajności, która szkodzi systemom-zasilanym powietrzem. Zatem maszyna pneumatyczna pracująca z pełną prędkością przez wiele godzin może zacząć nieco zwalniać, gdy powietrze się nagrzeje lub zmieni się rozrząd zaworów. Serwomaszyna utrzymuje swój profil prędkości przez czas nieokreślony, dzięki czemu średnia wydajność produkcji jest bliższa maksymalnej wartości znamionowej.
Przyczynia się również możliwość optymalizacji profili ruchu. Oś serwa może wykonać złożoną sekwencję ruchu-do przodu, ściskania, uszczelniania, cofania-w sumie w mniejszej liczbie cykli maszyny niż odpowiednik napędzany krzywką-, ponieważ serwomechanizm nie jest ograniczony do podążania za jednym-zaprojektowanym wcześniej profilem mechanicznym.
Elastyczność zmiany
Różnorodność produktów stwarza presję operacyjną w produkcji toreb. Sklep obsługujący wielu klientów detalicznych może potrzebować setek toreb o różnych specyfikacjach,-różnych pod względem szerokości, długości, grubości, koloru torby, koloru paska na uchwyt i szerokości rączki-przy częstych zmianach między seriami.
Maszyny-napędzane serwo doskonale sprawdzają się w tym środowisku. Zmiana rodzaju worków w automatycznej maszynie do produkcji torebek z miękkim uchwytem z pętelką i serwomotorem oznacza zmianę ustawień w systemie sterowania maszyny. Nie ma więc potrzeby fizycznej wymiany części mechanicznych. Zatem długość torby, położenie rączki, szerokość paska i temperatura zgrzewu stają się ustawieniami, które można zaprogramować.
Ta możliwość programowania radykalnie skraca czas przezbrajania. To, co może wymagać godzinnej regulacji mechanicznej na maszynie-napędzanej krzywką, staje się 15-minutową aktualizacją parametrów w systemie napędzanym serwo. W przypadku operacji obejmujących duży asortyment produktów ta zaleta zmiany przekłada się bezpośrednio na wyższą efektywną wydajność.
Względy efektywności energetycznej
Serwosilniki zapewniają znaczną oszczędność energii podczas-zatrzymania i-pracy, takiej jak produkcja torebek. Dlatego serwonapędy zużywają moc tylko wtedy, gdy się poruszają lub utrzymują pozycję. Zużywają wtedy znacznie mniej energii w czasie przestoju niż silniki prądu przemiennego, które pracują przez cały czas.
Układy pneumatyczne mają własny łańcuch konwersji energii: energia elektryczna przekazywana do sprężarki, wytwarzanie sprężonego powietrza, dystrybucja powietrza i praca siłownika pneumatycznego. Każdy etap konwersji wprowadza straty. Maszyna napędzana-serwomotorem, zasilana bezpośrednio ze źródła zasilania, pozwala uniknąć tych pośrednich konwersji.
Opublikowane badania inżynieryjne dotyczące systemów-z serwonapędami potwierdzają wymierne zmniejszenie zużycia energii w porównaniu z równoważnymi konfiguracjami pneumatycznymi, szczególnie w maszynach z częstymi cyklami rozruchu-zatrzymywania. W przypadku dużej-produkcji worków przekłada się to na niższe koszty operacyjne w całym cyklu produkcyjnym.
Wszechstronność obsługi materiałów
Nowoczesna produkcja toreb z miękkimi pętelkami w coraz większym stopniu wiąże się z przetwarzaniem wielu rodzajów folii w ramach tej samej kategorii produktów. Oprócz zwykłego HDPE i LDPE producenci produkują obecnie także folie zawierające materiały pochodzące z recyklingu, biodegradowalne mieszanki tworzyw sztucznych i-konsumenckie materiały żywiczne. Materiały te zachowują się więc inaczej niż nowa folia.
Te alternatywne materiały często mają węższe akceptowalne okna przetwarzania,-mniejsze tolerancje temperaturowe, inne wymagania dotyczące parametrów uszczelnienia i większą wrażliwość na zmiany grubości folii. Maszyny napędzane serwo-łatwiej radzą sobie z tą zmiennością, ponieważ ich systemy sterowania można dostrajać do określonych właściwości materiału i aktualizować w przypadku zmiany specyfikacji materiału.
Oddzielne sterowanie osią w systemie serwo pozwala również lepiej obsługiwać produkty wielo-materiałowe. Jeśli więc korpus torby i paski uchwytów wykorzystują różne rodzaje folii, ich potrzeby w zakresie przetwarzania mogą nie być takie same. Następnie serwosterowanie umożliwia samodzielne dostosowanie ustawień podawania, naprężenia i zgrzewania każdego materiału w ramach tej samej serii produkcyjnej.
Perspektywa całkowitego kosztu posiadania
Zatem sprawdzenie maszyny do produkcji torebek z miękkim uchwytem z silnikiem serwo oznacza uwzględnienie tylko pierwszej ceny. Należy wziąć pod uwagę całkowity koszt w całym okresie użytkowania maszyny.
Zatem wyższy koszt początkowy serwomechanizmu jest częściowo rekompensowany niższymi kosztami eksploatacji. Wynika to ze zużycia mniejszej ilości energii, mniejszej ilości złomu wynikającej z lepszej stabilności, krótszych przestojów na zmiany i dłuższej żywotności części mechanicznych, ponieważ płynny ruch powoduje mniejsze zużycie łożysk i prowadnic.
Zatem konfiguracja serwomechanizmu ma jeszcze większy sens w przypadku sklepów wyposażonych w:
Wiele różnych typów toreb i częste zmiany
Surowe zasady jakości obowiązujące klientów dużych sklepów
Długie serie produkcyjne, w których liczy się stała jakość
Koncentracja na zrównoważonym rozwoju przy użyciu trudnych--obsłudze folii pochodzących z recyklingu lub biodegradowalnych
W przypadku prostej,-wysokonakładowej produkcji typu „jedna-torba-” kwestia pieniędzy może być mniej jasna. Ale nawet te warsztaty mają mniejsze obciążenie związane z naprawami i mniejsze zużycie energii w przypadku serwonapędów.
Wniosek
Maszyna do produkcji torebek z miękkim uchwytem z silnikiem serwo zapewnia wymierne korzyści w zakresie wymiarów, które mają największe znaczenie w konkurencyjnej produkcji toreb: spójność produktu, szybkość produkcji, elastyczność zmiany i efektywność energetyczna. Architektura sterowania w-pętli zamkniętej przekształca każdy etap produkcji-podawanie folii, pozycjonowanie taśmy, zakładanie uszczelnienia i odcięcie--w precyzyjnie skoordynowane operacje, które pozwalają zachować specyfikację w długich seriach.
W przypadku producentów decydujących, czy konfiguracja serwomechanizmu uzasadnia wyższą cenę w porównaniu z konwencjonalnymi alternatywami, odpowiedź zależy od kontekstu produkcyjnego. W przypadku operacji służących-klientom detalicznym świadomym jakości, przetwarzaniu trudnych materiałów lub zarządzaniu dużą różnorodnością produktów zalety serwo przekładają się bezpośrednio na przewagę konkurencyjną. Nawet w przypadku prostej,-nakładowej produkcji, wzrost niezawodności i wydajności sprawia, że technologia serwo staje się coraz częściej domyślnym wyborem w przypadku poważnych operacji związanych z produkcją toreb.
Wiedza o tym, jak działa automatyczna maszyna do produkcji torebek z miękkimi pętlami i serwomotorem, pomaga kupującym patrzeć poza arkusze specyfikacji. Dzięki temu mogą zobaczyć prawdziwą różnicę-po-dniach. Następnie mogą zdecydować, czy technologia zapewnia rzeczywistą wartość w ich własnym środowisku produkcyjnym, a nie tylko liczby na papierze.
